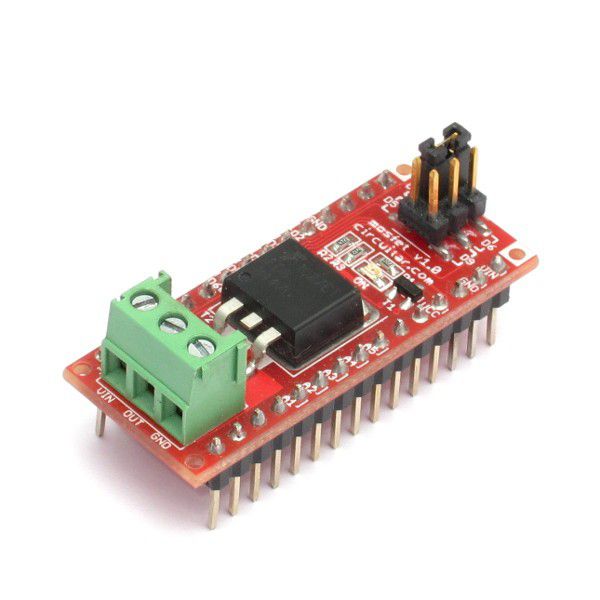

Nanoshield Mosfet – Acionamento DC de estado sólido

Código: CIR052

Descrição
Links Úteis

Mosfet

Acionamento DC de estado sólido

Com o Nanoshield Mosfet você pode realizar o acionamento de equipamentos e dispositivos DC com altas correntes utilizando os pinos de I/O do seu Arduino. O chaveamento é realizado através de um Mosfet de potência canal N no modo low side. O Mosfet é indicado para diversas aplicações tais como:

Acionamento e dimerização de LEDs e lâmpadas DC.
Fechaduras elétricas¹.
Válvulas solenóides¹.
Acionamento e controle de velocidade para motores DC unidirecionais, coolers e ventoinhas¹.

Há 4 opções para o pino de acionamento (D3#, D5#, D6# e D9#), que podem ser facilmente escolhidas através de um jumper manual de seleção. Caso elas não sejam suficientes, ainda há mais 8 opções selecionáveis por jumpers de solda localizados na parte inferior da placa (D2, D4, D7, A1, A2, A3, A4 e A5). O Mosfet permanece ligado enquanto houver um nível lógico alto no pino de acionamento correspondente e permanece desligado enquanto houver um nível lógico baixo.

Características

Acionamento de dispositivos DC até 40V/5A utilizando fonte externa exclusiva ou até 12V/2,5A utilizando fonte compartilhada com o Arduino.
4 opções para pino de acionamento selecionáveis por jumper manual e 8 opções selecionáveis por jumper de solda.
Acionamento em 5V ou 3,3V.
LED que indica quando o mosfet está ligado.

mosfet

Características do Nanoshield Mosfet

mosfet

Chaveamento de dispositivo utilizando fonte externa compartilhada com Arduino

mosfet

Chaveamento de dispositivo utilizando fonte externa exclusiva

Especificações elétricas

Alimentação: é feita pelo pino VCC com intervalo de 4,5 até 5,5V (valor típico de 5V). Não é necessário alimentar a placa para realizar o acionamento do Mosfet, ela é utilizada somente para acender o LED indicador de acionamento.
Nível lógico: o acionamento do Mosfet pode ser feito com nível lógico de 5V ou 3,3V e aceita tensões de até 20V.

¹ O acionamento de cargas indutivas como solenóides e motores requer o uso de diodos (ou outro tipo de snubber) para proteção contra sobretensão.

Acompanha:
1 – Nanoshield Mosfet

.............
