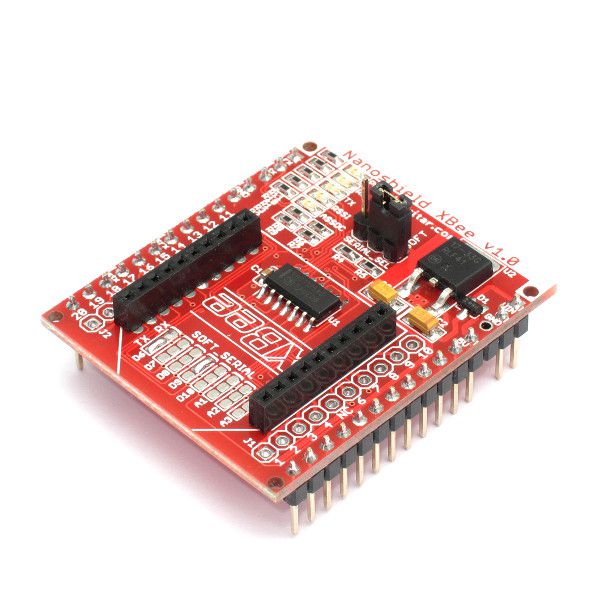

Nanoshield XBee – Adaptador para módulo XBee

Código: CIR157

R$ 38,90

até 3x de R$ 12,96 sem juros

ou R$ 36,18 via Pix

Qtde: Comprar Disponibilidade: Imediata Aproveite! Restam apenas 3 unidades

Parcelas
- 1x de R$ 38,90 sem juros
- 2x de R$ 19,45 sem juros
- 3x de R$ 12,97 sem juros
- 4x de R$ 10,78
- 5x de R$ 8,74
- 6x de R$ 7,37
- 7x de R$ 6,38
R$ 36,18

Descrição
Links Úteis

XBee

Adaptador para módulo XBee

Permite o uso de módulos XBee em diversos padrões de rádio
Conversão entre níveis lógicos de 5V e 3,3V
Regulador de 3,3V próprio, não adicionando carga extra a outros reguladores do circuito (ex.: regulador interno do Arduino)
Disponibiliza acesso direto aos pinos do módulo XBee na placa, em terminais com passo de 2,54mm

O Nanoshield XBee fornece uma camada de adaptação para utilização dos populares módulos de comunicação sem fio XBee como parte de um projeto baseado nos Nanoshields. Isso permite o desenvolvimento de aplicações de acionamento ou sensoriamento remoto, incluindo aplicações de longa distância. Alguns exemplos de aplicações são:

Sensor de temperatura sem fio (com Nanoshield Temopar ou Nanoshield PT100)
Balança sem fio (com Nanoshield Load Cell)
Sensores industriais sem fio (com Nanoshield ADC 4-20)
Dimmer sem fio (com Nanoshield Triac e Nanoshield Zero Cross)

Alguns dos módulos XBee compatíveis com o Nanoshield XBee são:

XBee Digimesh
XBee 802.15.4
XBee Zigbee
XBee Wi-Fi

Conexão do módulo XBee

Para conectar um módulo XBee no Nanoshield XBee, basta encaixá-lo conforme a figura abaixo:

Encaixe do módulo XBee

As seções a seguir mostram como o conjunto acima pode ser conectado ao restante do sistema.

Conexão com Arduino + Base Board Uno

O jeito mais fácil de utilizar o Nanoshield XBee juntamente com um Arduino é usando a Base Board Uno ou Base Board L Uno. Basta encaixar as placas e depois carregar o nosso código de exemplo para verificar o funcionamento (veja a seção de código de exemplo no final da página). Esta montagem pode ser utilizada com o Arduino UNO, Mega R3 ou placas similares. A figura abaixo mostra como fica a montagem do conjunto.

Ligação com Arduino utilizando a Base Board Uno (clique na imagem para ampliar)

Conexão com Base Boarduino

Também é possível conectar o Nanoshield XBee diretamente à nossa placa compatível com Arduino, a Base Boarduino. A conexão é feita da mesma forma com que é feita na Base Board, conforme ilustra a figura abaixo. Basta encaixar as placas e depois carregar o nosso código de exemplo para verificar o funcionamento (veja a seção de código de exemplo no final da página).

Ligação com a Base Boarduino (clique na imagem para ampliar)

Código de exemplo

A comunicação com o módulo XBee no Arduino é feita, via de regra, por meio de uma porta serial por software (ou UART por software). Na configuração padrão, basta declarar a porta serial da seguinte forma:

SoftwareSerial xBee(9, 6);

Este código criará uma porta serial usando os pinos D9 para recepção (RX) e D6 para transmissão (TX). Não é necessária mais nenhuma configuração adicional e basta usar esta porta serial para transmitir os dados normalmente.

Configuração da porta serial

Conforme mencionado acima, na configuração padrão são utilizados os pinos D9 e D6 para comunicação serial. Caso necessário, é possível configurar o Nanoshield XBee para que quaisquer dos pinos D6, D7, D8, D9, D10, A1, A2 ou A3 sejam utilizados. Para isso, basta modificar os pinos no conjunto de jumpers SOFT_SERIAL, usando um ferro de solda para fechar os contatos dos pinos que se deseja utilizar com as trilhas RX e TX.

O jumper SERIAL_SEL deve normalmente ser mantido na posição SOFT. A posição HARD deve ser usada apenas em casos especiais, quando se deseja usar especificamente os pinos RX e TX no conector de 15 pinos da parte inferior da placa. A posição HARD pode ser usada, por exemplo, para acessar o Arduino (ou similar) remotamente, direto do computador, usando uma conexão XBee no lugar do cabo USB.

Acompanha:
1 – Nanoshield XBee

.............
