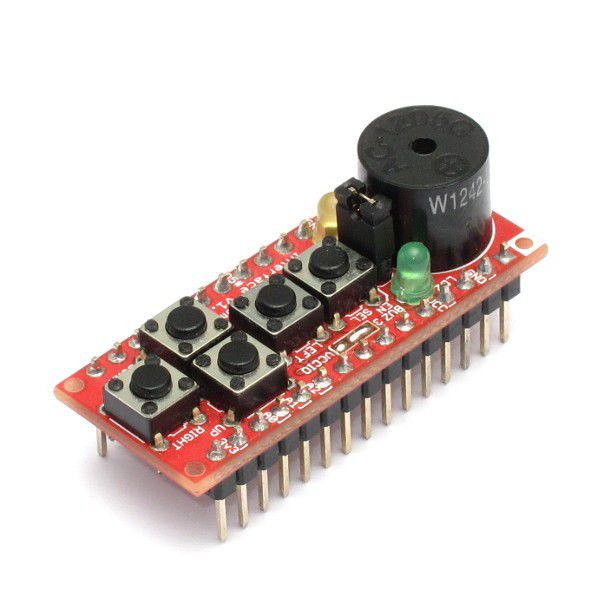

Nanoshield Interface – Botões, LEDs e Buzzer

Código: CIR016
R$ 24,90
até 3x de R$ 8,30 sem juros
Comprar Disponibilidade: Imediata Aproveite! Restam apenas 5 unidades
    • 1x de R$ 24,90 sem juros
    • 2x de R$ 12,45 sem juros
    • 3x de R$ 8,30 sem juros
    • 4x de R$ 6,74
  • R$ 24,90 Boleto Bancário
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

Com o Nanoshield Interface é possível adicionar ao seu projeto elementos básicos de interface com o usuário. Ele possui 5 botões, 2 LEDs (verde e amarelo) e um buzzer.
Os botões estão ligados através de um divisor resistivo ao pino A0 do Arduino, e podem ser acessados com uma simples leitura analógica. Para saber qual botão está sendo pressionado, é só verificar em qual intervalo da tabela abaixo o valor lido se encontra.
O buzzer está ligado ao pino D5# e pode gerar tons de 100Hz até 10kHz. Caso haja a necessidade você pode desabilitá-lo retirando o jumper BZ_EN presente na placa. O LED amarelo está ligado ao pino A1 e o LED verde está ligado ao pino A2. Para acioná-los, basta atribuir um nível lógico alto ao pino correspondente. O buzzer e os LEDs são acionados através de um transistor, não carregando o pino de IO do Arduino

Especificações:
– 5 botões
– LED verde
– LED amarelo
– Buzzer com habilitação por jumper
– Alimentação: é feita pelo pino VCC com intervalo de 4,5V até 5,5V (valor típico de 5V).
– Consumo: o consumo médio de corrente é de 60mA com os LEDs acesos e com o buzzer acionado continuamente.
– Níveis lógicos: o buzzer e os LEDs podem ser acionados com nível lógico de 5V ou 3,3V. A saída do divisor resistivo referente aos botões tem tensão máxima de 5V e pode ser configurada para funcionar com 3,3V através do jumper VCCIO (veja instruções no esquemático).

Acompanha:
1 – Nanoshield Interface

.............
