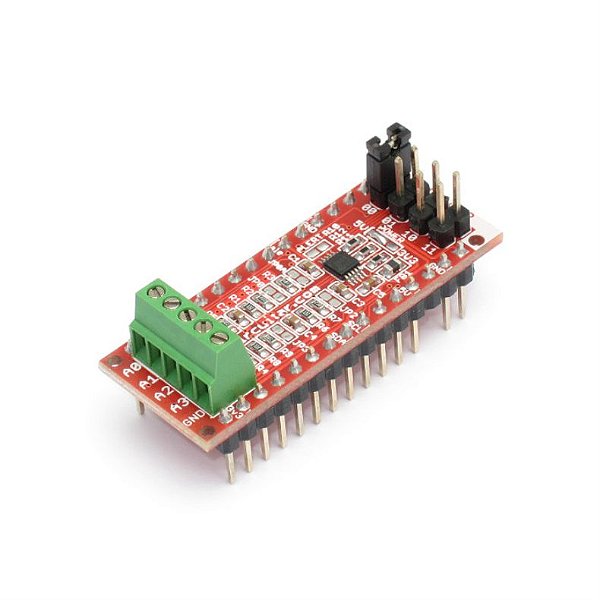

Nanoshield ADC – Conversor analógico-digital 16 bits

Código: CIR147
Ops! Esse produto encontra-se indisponível.
Deixe seu e-mail que avisaremos quando chegar.

O Nanoshield ADC oferece uma solução para aplicações que necessitam de conversão analógico-digital com grande resolução, ou quando é necessário expandir o número de entradas analógicas do seu microcontrolador. Implementado com o CI ADS1115, o Nanoshield ADC é ideal para aplicações como leitura de sensores industriais de temperatura, pressão, umidade, entre outros, além de monitoramento de bateria, tensões de alimentação, ou qualquer outro projeto que necessite de conversão analógico-digital com alta qualidade.

Especificações:
-16 bits de resolução
-860 amostras por segundo
-4 entradas por módulo
-Até 4 módulos simultâneos, totalizando 16 entradas
-Amplificador interno para sinais de baixa amplitude
-Filtro RC em todos os canais
-Entradas analógicas protegidas contra ligações acidentais até ±24V
-Vem configurado de fábrica para leitura de tensões de 0V a 5V.
-Cada uma das 4 entradas pode ser facilmente convertida para leitura de tensões de 0V a 10V.
-Uma das entradas pode ser convertida para leitura de tensões de 0V a 24V.
-Possibilidade de medição direta da tensão proveniente da fonte de alimentação.
-Alimentação: é feita pelo pino VCC com intervalo de 4,5 até 5,5V (valor típico 5V). Opcionalmente a placa pode ser alimentada utilizando o pino 3V3 com intervalo de 3V até 3,6V, para isso é necessário alterar o jumper POWER (veja instruções no esquemático).
-Consumo: o consumo máximo de corrente é de 300uA.
-Níveis lógicos: a comunicação I2C e o sinal de saída ALERT (opcional), vem configurados de fábrica para funcionar com nível lógico de 5V. As entradas analógicas funcionam com tensões de até 5V e são protegidas para ligações acidentais até ±24V.

Acompanha:
1 – Nanoshield ADC

.............
