O Nanoshield Triac pode ser utilizado para acionamentos de dispositivos da rede elétrica em 127V ou 220V AC (corrente alternada) utilizando os pinos de I/O do seu Arduino. Ele é ideal para aplicações como:
– Acionamento ou dimerização de lâmpadas (veja também o Nanoshield Zero Cross).
– Controle de eletrodomésticos diversos como luminárias, fornos elétricos, cafeteiras, ventiladores, etc..
– Acionamento de portões de garagem.
Há 4 opções para o pino de acionamento (D3#, D5#, D6# e D9#), que podem ser facilmente escolhidas através de um jumper manual de seleção. Caso elas não sejam suficientes, ainda há mais 7 opções selecionáveis por jumpers de solda localizados na parte inferior da placa (D2, D4, D7, A2, A3, A4 e A5). O Triac é ligado com um nível lógico alto no pino de acionamento correspondente e é desligado com um nível lógico baixo.
O acionamento é realizado através de um optoacoplador e o terminal do triac que faz contato com o dissipador é isolado internamente. Isso mantém a tensão AC longe do microcontrolador e demais circuitos DC.
Especificações:
– Acionamento de cargas AC em 127V e 220V.
– Dissipador de 50mm para até 5A
– Acionamento em 5V ou 3,3V realizado através de optoacoplador.
– 4 opções para pino de acionamento selecionáveis por jumper manual e 7 opções selecionáveis por jumper de solda.
– LED que indica quando o triac está ligado.
– Alimentação: é feita pelo pino VCC com intervalo de 4,5 até 5,5V (valor típico de 5V).
– Nível lógico: o acionamento do Triac pode ser feito com nível lógico de 5V ou 3,3V.
Acompanha:

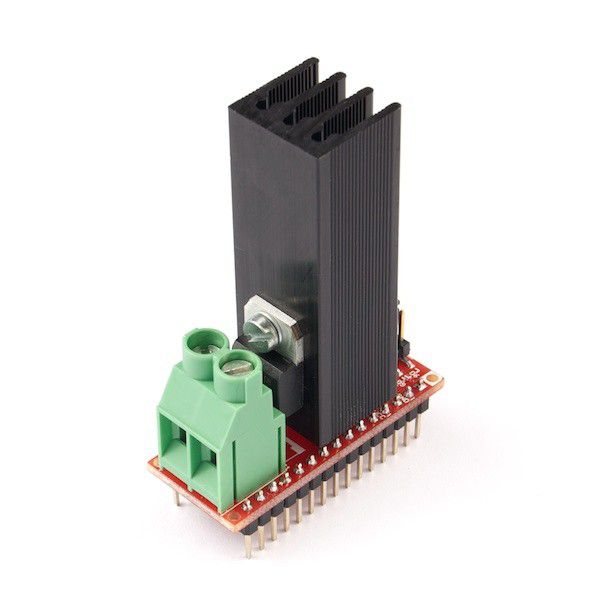

1 – Nanoshield Triac 50mm
