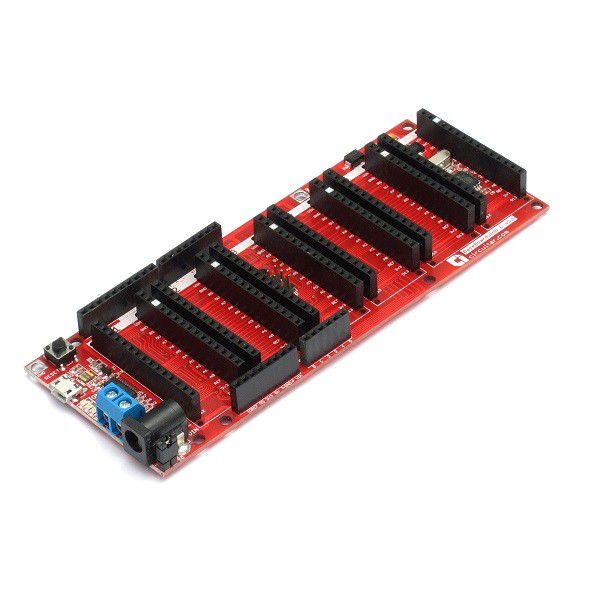

Base Boarduino L – Arduino UNO 6 slots

Código: CIR148
Ops! Esse produto encontra-se indisponível.
Deixe seu e-mail que avisaremos quando chegar.

A Base Boarduino L é uma placa compatível com Arduino e que funciona como a placa mãe do sistema Nanoshields. Ela possui o mesmo microcontrolador do Arduino UNO, o ATmega328, e permite a conexão de shields convencionais de Arduino ou a conexão simultânea de até seis Nanoshields.
Para gravar a Base Boarduino L, selecione a placa Arduino UNO na Arduino IDE.
O conector USB da Base Boarduino L segue o padrão micro-B, de modo que se pode usar o mesmo cabo utilizado pela maioria dos telefones celulares atuais para conectá-la ao computador. Além disso, a Base Boarduino L utiliza um conversor USB/serial fabricado pela FTDI, o que evita muitos problemas de compatibilidade na conexão USB.
A placa ainda proteções contra curto-circuito na porta USB, de modo que se você conectar algo errado no seu circuito, não corre o risco de queimar a porta USB do seu computador. Além disso, a entrada de alimentação por fonte externa também é protegida contra inversão de polaridade, reduzindo o riscos de queimar a placa em caso de uma conexão invertida acidentalmente.
A entrada de alimentação externa segue o padrão do Arduino UNO, com jack DC, aceitando tensões desde 7V até 20V (máximo recomendado 12V). A placa também inclui uma entrada adicional com dois terminais de parafuso (borne), permitindo ligar qualquer fonte externa que não possua conector no padrão Arduino. Também é possível conectar uma chave liga/desliga em série com a entrada de alimentação externa, substituindo o jumper da entrada de alimentação por dois fios conectados à chave.
A programação pode ser feita da mesma forma que um Arduino.

Especificações:
– Microcontrolador ATmega328P de 8 bits.
– Seis slots para Nanoshields
– Aceita shields padrão Arduino
– Conversor USB FTDI – evita problemas de compatibilidade
– Clock de 16MHz (cristal).
– Memória Flash de 32Kbytes.
– Memória SRAM de 2Kbytes.
– Memória EEPROM de 1Kbyte.
– 8 entradas analógicas.
– 18 pinos de I/O digitais.
– Interfaces de comunicação SPI, I2C e UART.
– 6 saídas do tipo PWM.
– Botão de reset na placa.
– LED vermelho indicador de alimentação.
– LED indicativo amarelo no pino D13 (mesmo do Arduino).
– LEDs indicativos de comunicação serial (RX/TX).
– Conector USB micro-B.
– Circuito de chaveamento automático entre alimentação externa (VIN) ou via USB.
– Porta USB protegida contra curto-circuitos.
– Entrada de alimentação externa via jack DC (mesmo padrão do Arduino UNO).
– Entrada de alimentação externa via terminais de parafuso (borne).
– Tensão de entrada de alimentação externa: 7V a 20V (recomendado até 12V).
– Proteção contra inversão de polaridade na entradas de alimentação externa.
– Jumper para ativar a alimentação externa, podendo ser substituído por uma chave liga/desliga externa.
– Consumo: o consumo médio de 27mA (standalone, sem circuitos externos).
– Corrente DC por pino de I/O: 40mA.
– Níveis lógicos dos pinos de I/O: 5V, aceitando 2V ou mais como nível lógico alto de entrada.

Acompanha:
1 – Base Boarduino L

Esquema Elétrico

Datasheet_ATmega328
